Merkmale und technische Daten des Side-Scan-Sonar

Das Side-Scan-Sonar EdgeTech 4100 ist eine mobile und für den Einsatz auf offenen Booten geeignete Anlage. Lediglich eine  230 Volt Versorgung muss gegeben sein (was auch mit einem mobilen Stromgenerator möglich ist). Das Dual-Frequenz-System (100/500 kHz, bis zu 500 oder 200 Meter Aufnahmebereich) ist weltweit vielfach im Einsatz und ermöglicht eine Visualisierung des Meeresbodens inklusive der Erstellung ganzer „Bodenkarten“. Die Anlage ist Stoß- und Wassergeschützt verpackt. Der Laptop zum Steuern und Aufzeichnen der Signale ist ebenfalls Stoß- und Wassergeschützt. Die Anlage kann von nur einer Person bedient werden. Die Anlage beinhaltet ein 100-Meter-Kabel zum Sonar-Schwimmer. Eine ausführliche Einweisung ist jedoch Voraussetzung. Wir empfehlen die Nutzung unseres Vermessungsservice. Wir übernehmen die gesamte Aufgabe inkl. Boot/en, Personal, Ausrüstung, Aufarbeitung der Signale und Auswertung.

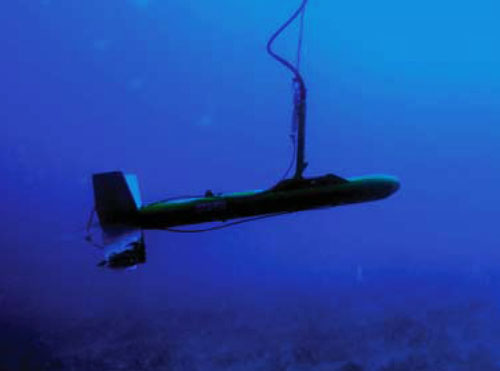

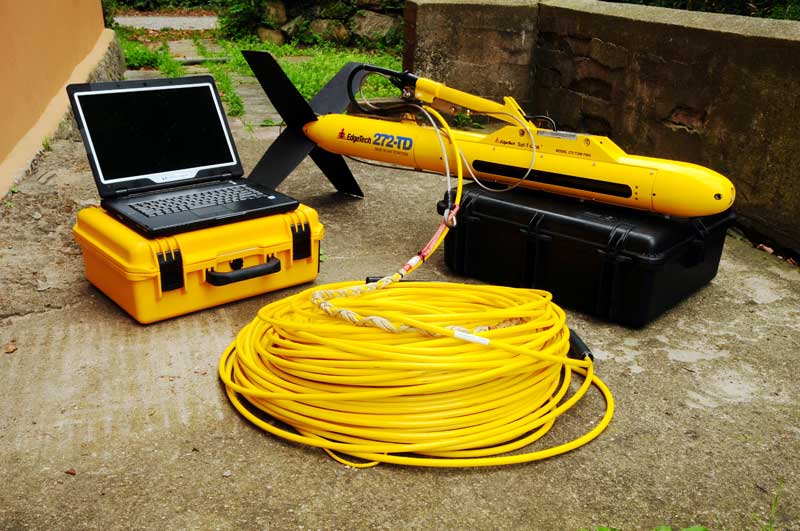

Daten Sonar-Schwimmer (Fisch):side-scan-sonar_web

  Frequenz: 100/500 kHz
Horizontale Breite: 100 kHz – 1,2° / 500 kHz – 0,5°
Durchmesser: 11,4 cm
Länge: 140 cm
Gewicht außerhalb des Wassers: 25 kg
Gewicht in Salzwasser: ca. 12 kg
maximale Tiefe: 1.000 Meter

Daten Processor an Deck:

Hardware: Portabler Splashproof Laptop
Betriebssystem: Windows XP
Archiv/Datenausgabe: DVD RW
File-Format: Native JSF oder XTF
Schnittstelle: Ethernet
Stromversorgung: 230 VAC oder 12 VDC

Zubehör/Inventar:    ET 4419 - 4100.indd

Sonar-Schwimmer (Fisch)
100 meter Kevlar-Kabel
Koffer für Sonar-Schwimmer und Kabel
Laptop im Koffer
Handbücher
Software-CD/DVD

Stand: 05.2011

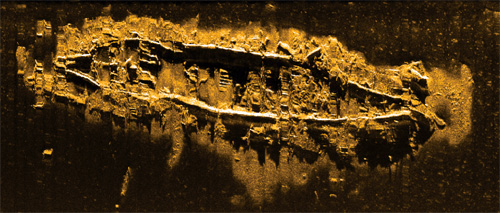

beispiel-aufnahme-hersteller
